Expert - DSP - Inteligência Artificial

Neste laboratório você utilizará a Raspberry Pi Pico W junto com o sensor MPU6050 IMU para classificar movimentos de um acelerômetro no espaço utilizando a plataforma Edge Impulse. Iremos treinar um modelo capaz de identificar os seguintes padrões de movimento:

• idle (parado)
• updown (cima-baixo)
• wave (acenando)

Ao final, seu dispositivo embarcado será capaz de fazer inferência local desses movimentos, sem necessidade de conexão com a internet.

TIP

Vocês devem utilizar os repositórios a seguir, utilize o lab-exp-dsp-ia-mpu-forwarder para fazer a captura dos dados da imu para o edge-impulse, e quando finalizar o laboratório e tiver gerado o modelo utilize o lab-exp-dsp-ia para deploy do seu modelo e teste, mais informações sobre como fazer isso a seguir.

• https://github.com/insper-embarcados/lab-exp-dsp-ia-mpu-forwarder

• https://github.com/insper-embarcados/lab-exp-dsp-ia

Conceitos Importantes

Edge Computing

Edge Computing é uma arquitetura de TI onde os dados são processados o mais próximo possível da sua origem ("na borda"). Isso resulta em:

• Latência reduzida
• Menor tráfego de dados para a nuvem
• Maior confiabilidade e velocidade em aplicações críticas

"Uma fábrica moderna com 2.000 equipamentos pode gerar 2.200 terabytes de dados por mês. Processar esses dados localmente é mais rápido e econômico."
Fonte: RedHat - O que é Edge Computing?

Edge Impulse

O Edge Impulse é uma plataforma que ajuda desenvolvedores a criar modelos de machine learning para dispositivos embarcados de forma acessível e escalável.

Edge Impulse CLI

Ferramenta de linha de comando usada para configurar e conectar dispositivos ao Edge Impulse. Veja a documentação oficial.

Instalação

IMPORTANTE: Para instalar corretamente siga os passos descritos na documentação oficial. https://docs.edgeimpulse.com/docs/tools/edge-impulse-cli/cli-installation

Basicamente as etapas são:

1. Criar uma conta no Edge Impulse.
2. Python 3 instalado no computador.
3. Instale Node.js v20 ou superior no computador.

Prática do Laboratório

Neste laboratório, você conectará o sensor MPU6050 à Raspberry Pi Pico W utilizando a interface I2C para capturar dados de movimento (aceleração e giroscópio). Esses dados serão enviados em tempo real ao Edge Impulse utilizando a ferramenta edge-impulse-data-forwarder. Com isso, será possível criar um conjunto de dados rotulado para treinar um modelo de classificação de movimentos diretamente na nuvem.

O modelo resultante será exportado como biblioteca C++ e incluído no firmware que será executado localmente na Pico W, permitindo inferência offline dos movimentos idle, updown e wave com indicação visual através de um LED RGB.

Projeto base recomendado:

• Continuous Motion Recognition

Fluxo de trabalho:

Demonstração:

Detalhes Técnicos

• Clone os repositórios: https://github.com/insper-embarcados/lab-exp-dsp-ia-mpu-forwarder e o https://github.com/insper-embarcados/lab-exp-dsp-ia

• Carregue na placa o código base mpu-forwarder na Raspberry Pico. disponível no repositório com mesmo nome, deve ser utilizado para ler os dados da Pico W e encaminhá-los via serial.
• Vamos usar o edge-impulse-cli para enviar os dados da Pico W para o Edge Impulse, em um terminal, use o comando edge-impulse-data-forwarder.
• Leia a documentação do data forwarder
• Durante a coleta de dados, garanta que está em execução o código mpu-data-forwarder do repositório base
• No deploy, configure para exportar como biblioteca C++.

Entrega

O que deve ser entregue

• Modelo treinado com 3 classes: idle, wave, updown
• Projeto embarcado funcional com classificação local
• LED RGB indicando o estado classificado (pinos GP15, GP16, GP17)
• Frequência de amostragem: 62.5 Hz

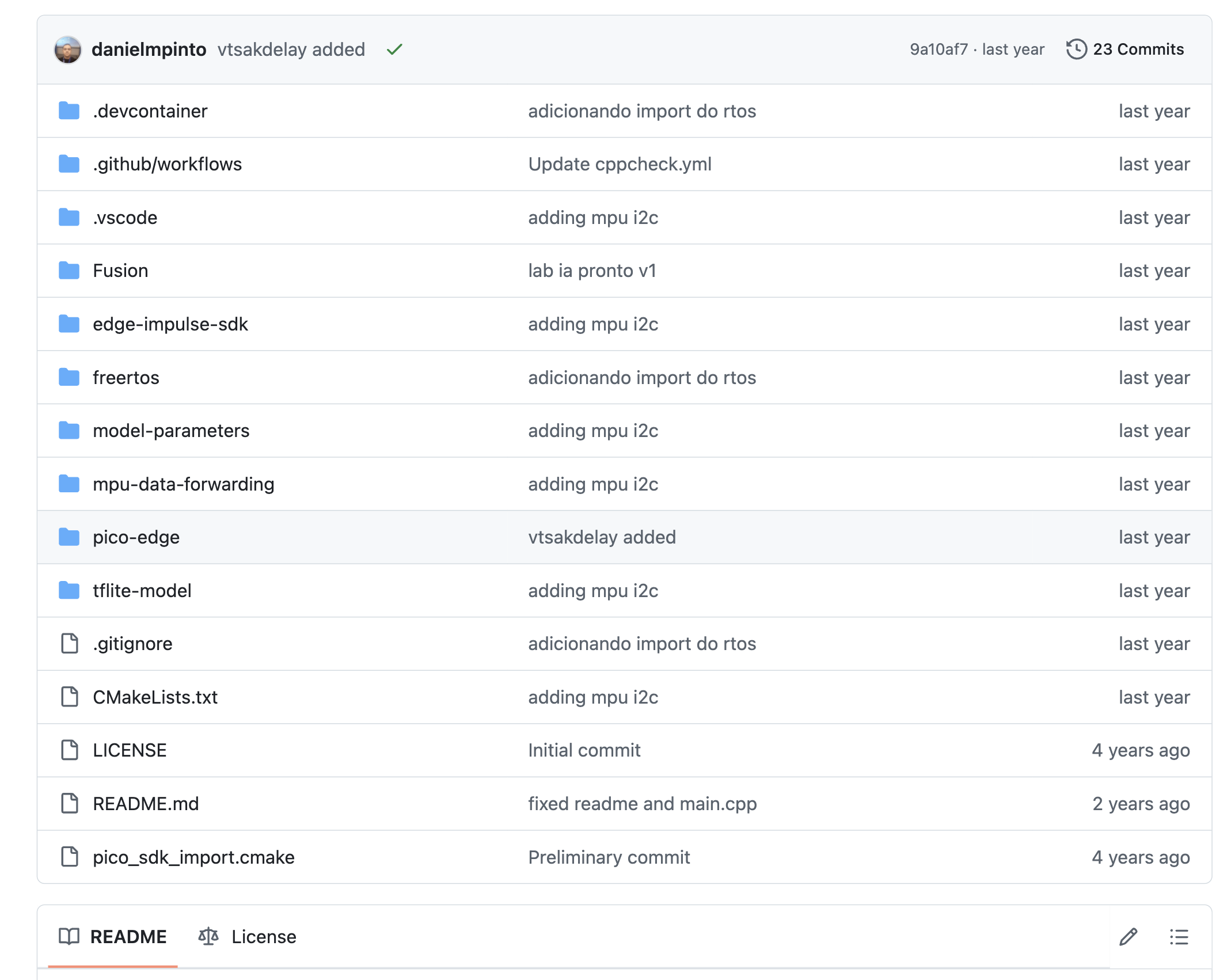

• Os arquivos gerados no Edge Impulse que deverão ser incluídos no teu repositório clonado lab-exp-dsp-ia são tflite-model, model-parameters e o edge-impulse-sdk, não inclua o restante para não desconfigurar o projeto.
• Verifique no código onde está conectado os pinos SDA e SCL do módulo I2C.

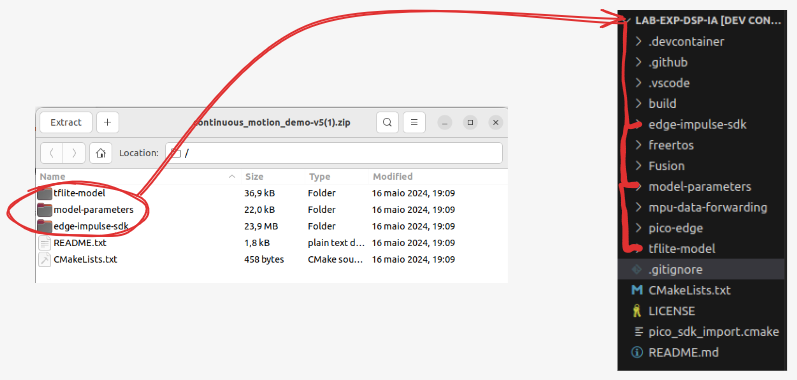

Substituir bibliotecas no projeto lab-exp-dsp-ia:

• Inclua apenas: tflite-model, model-parameters, edge-impulse-sdk
• Substitua os arquivos do projeto base pelos do deploy no Edge Impulse

É necessário substituir esses arquivos do teu projeto que vieram por padrão pelo gerado na etapa de Deploy no site do Edge Impulse, esses arquivos juntos compõem o Output do seu modelo treinado, sendo eles essenciais para que sua aplicação funcione.
