Expert - DSP - Inteligência Artificial

Lab Expert - DSP - IA
Deadline: (02/06) (dia da prova)
Repositório no Classroom
💰 100% nota de lab

Neste laboratório você utilizará a Raspberry Pi Pico W junto com o sensor MPU6050 IMU para classificar movimentos de um acelerômetro no espaço utilizando a plataforma Edge Impulse. Iremos treinar um modelo capaz de identificar os seguintes padrões de movimento:

  • idle (parado)
  • updown (cima-baixo)
  • wave (acenando)

Ao final, seu dispositivo embarcado será capaz de fazer inferência local desses movimentos, sem necessidade de conexão com a internet.

Tip

Vocês devem utilizar os repositórios a seguir, utilize o lab-exp-dsp-ia-mpu-forwarder para fazer a captura dos dados da imu para o edge-impulse, e quando finalizar o laboratório e tiver gerado o modelo utilize o lab-exp-dsp-ia para deploy do seu modelo e teste, mais informações sobre como fazer isso a seguir.

Conceitos Importantes

Edge Computing

Edge Computing é uma arquitetura de TI onde os dados são processados o mais próximo possível da sua origem ("na borda"). Isso resulta em:

  • Latência reduzida
  • Menor tráfego de dados para a nuvem
  • Maior confiabilidade e velocidade em aplicações críticas

"Uma fábrica moderna com 2.000 equipamentos pode gerar 2.200 terabytes de dados por mês. Processar esses dados localmente é mais rápido e econômico."
Fonte: RedHat - O que é Edge Computing?

Edge Impulse

O Edge Impulse é uma plataforma que ajuda desenvolvedores a criar modelos de machine learning para dispositivos embarcados de forma acessível e escalável.

Edge Impulse CLI

Ferramenta de linha de comando usada para configurar e conectar dispositivos ao Edge Impulse. Veja a documentação oficial.

Instalação

IMPORTANTE: Para instalar corretamente siga os passos descritos na documentação oficial. https://docs.edgeimpulse.com/docs/tools/edge-impulse-cli/cli-installation

Basicamente as etapas são:

  1. Criar uma conta no Edge Impulse.

  2. Python 3 instalado no computador.

  3. Instale Node.js v20 ou superior no computador.

Instalação linux/MAC

etapas para instalaçao em Linux/MAC:

bash curl -sL https://deb.nodesource.com/setup_20.x | sudo -E bash - sudo apt-get install -y nodejs node -v

Verifique o diretório de instalação do Node.

bash npm config get prefix

Se retornar /usr/local/, rode os seguintes comandos para mudar o diretório padrão do npm.

bash mkdir ~/.npm-global npm config set prefix '~/.npm-global' echo 'export PATH=~/.npm-global/bin:$PATH' >> ~/.profile

No MAC com zsh,

bash mkdir ~/.npm-global npm config set prefix '~/.npm-global' echo 'export PATH=~/.npm-global/bin:$PATH' >> ~/.zprofile

  1. Instale o edge-impulse-cli.

bash npm install -g edge-impulse-cli reboot


Instalação Windows

etapas para instalação WINDOWS

  1. Crie uma conta no edge-impulse

  2. Instale python3 no computador

  3. Instale Node.js (Instale o "tools for native modules" caso sugerido)

  4. Reinicie o computador e rode o seguinte comando através do PowerShell:

npm install -g edge-impulse-cli --force

Prática do Laboratório

Neste laboratório, você conectará o sensor MPU6050 à Raspberry Pi Pico W utilizando a interface I2C para capturar dados de movimento (aceleração e giroscópio). Esses dados serão enviados em tempo real ao Edge Impulse utilizando a ferramenta edge-impulse-data-forwarder. Com isso, será possível criar um conjunto de dados rotulado para treinar um modelo de classificação de movimentos diretamente na nuvem.

O modelo resultante será exportado como biblioteca C++ e incluído no firmware que será executado localmente na Pico W, permitindo inferência offline dos movimentos idle, updown e wave com indicação visual através de um LED RGB.

Projeto base recomendado: - Continuous Motion Recognition

Fluxo de trabalho:

edge impulse workflow

Demonstração:

Detalhes Técnicos

alt text

  • Carregue na placa o código base mpu-forwarder na Raspberry Pico. disponível no repositório com mesmo nome, deve ser utilizado para ler os dados da Pico W e encaminhá-los via serial.
  • Vamos usar o edge-impulse-cli para enviar os dados da Pico W para o Edge Impulse, em um terminal, use o comando edge-impulse-data-forwarder.
  • Leia a documentação do data forwarder
  • Durante a coleta de dados, garanta que está em execução o código mpu-data-forwarder do repositório base
  • No deploy, configure para exportar como biblioteca C++.

Entrega

O que deve ser entregue

  • Modelo treinado com 3 classes: idle, wave, updown
  • Projeto embarcado funcional com classificação local
  • LED RGB indicando o estado classificado (pinos GP15, GP16, GP17)
  • Frequência de amostragem: 62.5 Hz
  • Os arquivos gerados no Edge Impulse que deverão ser incluídos no teu repositório clonado lab-exp-dsp-ia são tflite-model, model-parameters e o edge-impulse-sdk, não inclua o restante para não desconfigurar o projeto.
  • Verifique no código onde está conectado os pinos SDA e SCL do módulo I2C.

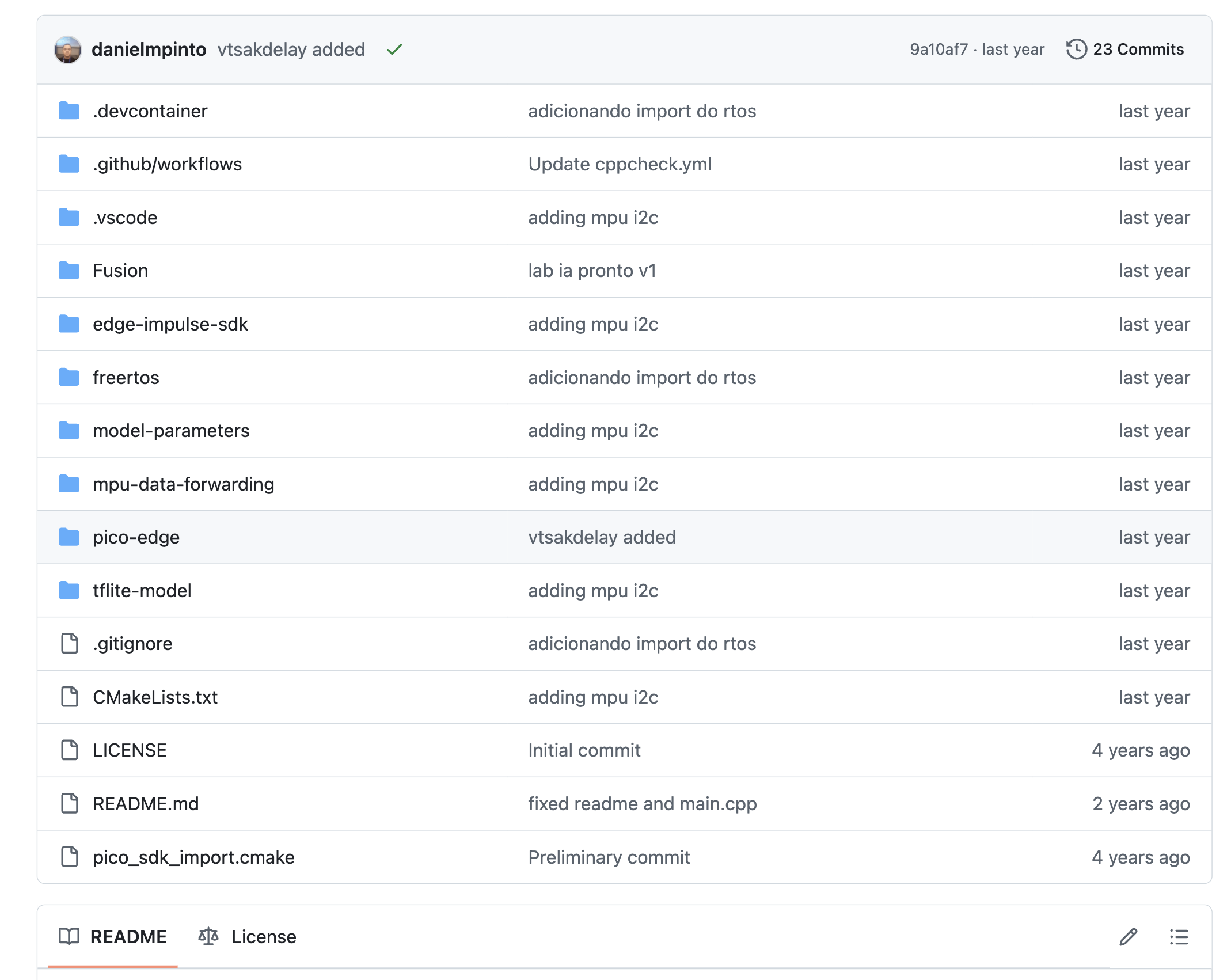

Substituir bibliotecas no projeto lab-exp-dsp-ia:

  • Inclua apenas: tflite-model, model-parameters, edge-impulse-sdk
  • Substitua os arquivos do projeto base pelos do deploy no Edge Impulse

edge impulse workflow

É necessário substituir esses arquivos do teu projeto que vieram por padrão pelo gerado na etapa de Deploy no site do Edge Impulse, esses arquivos juntos compõem o Output do seu modelo treinado, sendo eles essenciais para que sua aplicação funcione.

Referências:

https://edgeimpulse.com/about

https://www.redhat.com/pt-br/topics/edge-computing/what-is-edge-computing
