Expert - Firmware - Driver ​

Neste laboratório de especialização de firmware vocês vão aprender como criar drivers para periféricos a fim de tornar o código mais portátil, eficiente e com menos falhas.

Lab ​

Drivers podem ser entendidos como uma camada de software que desacopla o acesso de uma aplicação a um recurso ou hardware específico.

O termo driver pode aparecer com diferentes nomes: library, api, framework, mas quando o foco é sistemas embarcados e a abstração se refere a um componente de hardware as opções mais apropriadas são: hardware abstraction layer (HAL) ou driver.

Os drivers podem ser disponibilizados de diversas maneiras diferentes, mas no final, será composto por uma série de arquivos .h e .c que vão possibilitar a interface entre a aplicação e o hardware em questão.

CMake ​

O universo de desenvolvimento da Raspberry Pi Pico é baseado em CMake, uma ferramenta cross plataforma para automação do processo de build para programas em C e C++. Leia esse material para entender como podemos criar uma lib em C no sistema de CMake da Pico:

  • Lib em C na Pico via CMake: Link

Drivers ​

Drivers são camadas de software que desacoplam o baixo nível da aplicação possibilitando o reaproveitamento de código entre projetos.

MPU6050 ​

A MPU6050 possui muitos recursos que não foram explorados no laboratório, iremos nessa entrega expandir as opções que podemos usar com esse módulo, por exemplo, o MPU6050 pode detectar queda ou identificar quando alguém dá um tap no sensor. Além disso, podemos configurar a resolução que o acelerômetro vai trabalhar: ±2G, ±4G (depende da aplicação, 2G pode saturar o sinal).

Lembrem de consultarem os manuais da MPU6050 para mais informações:

Poupando energia ​

A MPU6050 pode gerar uma interrupção quando um movimento determinado for detectado, isso é muito útil para permitir que o sistema embarcado entre em modo sleep enquanto aguarda um movimento, e aí ele é acordado com essa interrupção processando os dados, e poupando energia quando não precisa processar (imagine um controle bluetooth que liga quando é pegado da mesa, ou um smartwatch que liga a tela quando o braço é mexido).

Para podermos usar isso, teremos que fornecer uma camada de software que permite a aplicação ativar esse recurso na MPU.

Entrega ​

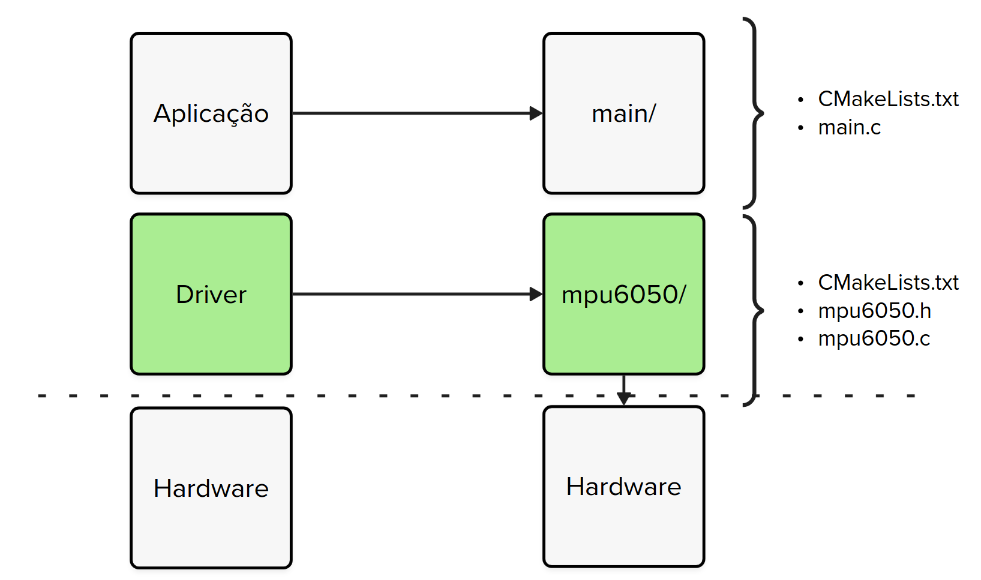

Nessa entrega vocês devem criar um driver chamado MPU6050, para isso é necessário criar uma nova pasta com os seguintes arquivos:

  • CMakeLists.txt: Gerenciamento de Dependências (Inclusão de Diretórios / Adição de Executáveis e Bibliotecas / Gerenciamento de Dependências / ...):
  • mpu6050.h: Configurações e protótipos
  • mpu6050.c: Implementação das funções

Esses arquivos devem ser uma lib do projeto do CMake, os passos estão no material para criação da Lib em C na Pico via CMake

WARNING

O MPU6050 tem como dependência a utilização da lib hardware_i2c e ela tem como dependência a lib pico_stdlib, ou seja, você precisará inclui-las na sua lib:

CMakeLists.txt

c
+ target_link_libraries(nome_da_LIB hardware_i2c pico_stdlib)

mpu6050.h

c
+ #include "hardware/i2c.h"
+ #include "pico/stdlib.h"

O driver deve suportar o que já possuímos hoje, mas não foi estruturado em forma de driver:

  1. Ter um "objeto" de configuração;
  2. Permitir configurar pinos e I2C a ser utilizado;
  3. Funções que permitam manipular e ler a IMU;
  4. Funções para configurar o motion detection.

Para realizar a entrega, você deverá ler:

  • Lib em C na Pico via CMake: Link
  • Driver MPU6050 Adafruit: Link

Geral ​

Você deve criar as seguintes funções e demonstrar o seu uso em um projeto, notem que as funções retornam um int, esse valor deve ser 1 para quando a execução da funções for bem sucedida ou 0 para quando falhar (timeout por exemplo).

Para deixarmos o driver mais genérico possível, vamos definir uma struct que possui as configurações necessárias para a IMU.

c
// no arquivo .h
typedef struct imu6050 {
    // configuração do I2C
    i2c_inst_t *i2c;
    int pin_sda;
    int pin_scl;

    // configuração do range do acelerômetro
    int acc_scale;
} imu_c;

Função que configura o struct de configuração do componente.

c
void mpu6050_set_config(imu_c *config, i2c_inst_t *i2c, int pin_sda, int pin_scl, int acc_scale) { ... }

Configura pinos e periférico I2C:

c
int mpu6050_init(imu_c config) { ... }

Reinicia o dispositivo para o estado original:

c
int mpu6050_reset(imu_c config) { .. }

Faz a leitura do acelerômetro:

c
int mpu6050_read_acc(imu_c config, int16_t accel[3]) { .. }

Faz a leitura do giroscópio:

c
int mpu6050_read_gyro(imu_c config, int16_t gyro[3]) { .. }

Faz a leitura da temperatura:

c
int mpu6050_read_temp(imu_c config, int16_t *temp) { .. }

Exemplo de uso ​

Exemplo de uso para o driver criado:

c
#include "mpu6050.h"
// ...

volatile int f_irq_mpu = 0;

void gpio_callback(uint gpio, uint32_t events) {
  f_irq_mpu = 1;
}

void main() {
  // ...

  // Configura pino para funcionar com callback
  // gpio_callback

  // MPU
  imu_c imu_config;

  // geral
  mpu6050_set_config(&imu_config, 12, 13, 2);
  mpu6050_reset(imu_config);

  // configurando detecao de movimento
  // opcional
  mpu_set_motion_detection_threshold(imu_config, 1);
  mpu_set_motion_detection_duration(imu_config, 20);
  mpu_set_motion_detection(imu_config, 1);

  while(1) {
    int accel[3]; int gyro[3]; int tmp;

    if (f_irq_mpu){
      mpu6050_read_acc(config, accel) { .. }
      mpu6050_read_gyro(config, gyro) { .. }
      mpu6050_read_temp(config, &temp) { .. }
      // print
    }
  }
}
