Alimentação Externa
Para garantir seu funcionamento adequado, é fundamental fornecer uma alimentação estável dentro da faixa de tensão permitida (==1,8V a 5,5V==). Neste guia, exploraremos as diversas formas de alimentar a Raspberry Pi Pico e suas vantagens.
!!! warning As tensões operacionais seguras estão entre 1,8 V e 5,5 V.
1. Alimentação via conector µUSB (micro-USB)
A forma mais simples e comum de alimentar a Pico é através da porta µUSB. Ao conectar um cabo USB com um fonte de energia, a placa recebe uma tensão de 5V, essa tensão pode ser aferida no pino VBUS. Através de reguladores, essa tensão é reduzida para 3,3V que é efetivamente utilizada pela RP2040 e pode ser aferida no pino 36 - 3V3(OUT).
Vantagens:
- Fácil de usar e amplamente disponível.
- Ideal para desenvolvimento e testes.
Desvantagens:
- Dependência de uma fonte de alimentação externa com conexão µUSB.
- Ocupa a porta µUSB, limitando sua utilização para outros propósitos.
2. Alimentação via Pinos de Entrada (VSYS e VBUS)
A Pico permite a alimentação diretamente através dos pinos:
- VBUS (5V): Alimentação vinda da porta micro-USB.
- VSYS (1,8V a 5,5V): Entrada principal de alimentação.
!!! tip Se você estiver utilizando uma fonte de alimentação externa, o ideal é conectar ao VSYS para garantir a regulagem de tensão correta.
Vantagens:
- Flexibilidade para usar diferentes fontes de alimentação.
- Permite o uso de baterias ou fontes externas.
Desvantagens:
- Requer atenção à tensão fornecida para evitar danos.
3. Possibilidades de conexões
3.1 Power Banks
3.2 Baterias Li-Ion/Li-Po

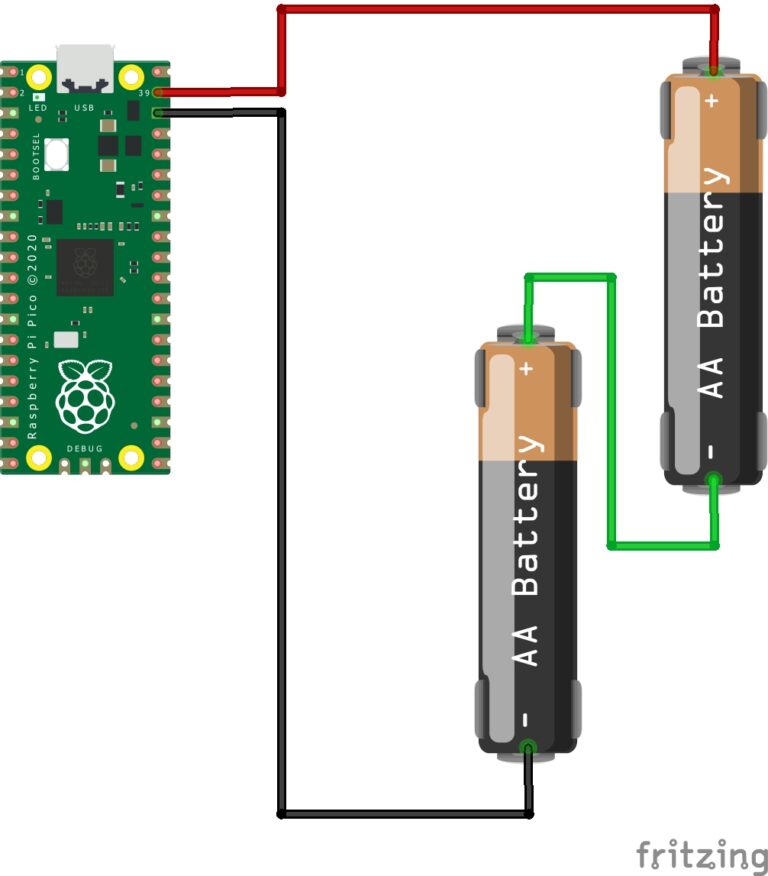

3.3 Pilhas AA/AAA ou Baterias Recarregáveis
3.4 Fontes de Energia acima de 5V
Quando uma fonte de alimentação não fornece tensão na faixa permitida, como por exemplo, Baterias 9V ou Fonte 12V, é possível utilizar reguladores de tensão para ajustar a saída. Existem dois tipos principais:

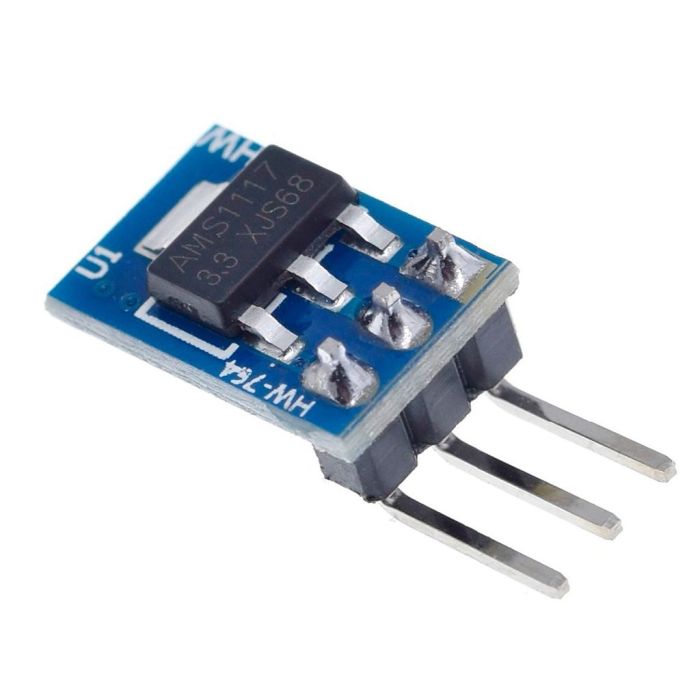

AMS1117 (3.3V) → Converte tensões maiores em 3.3V.

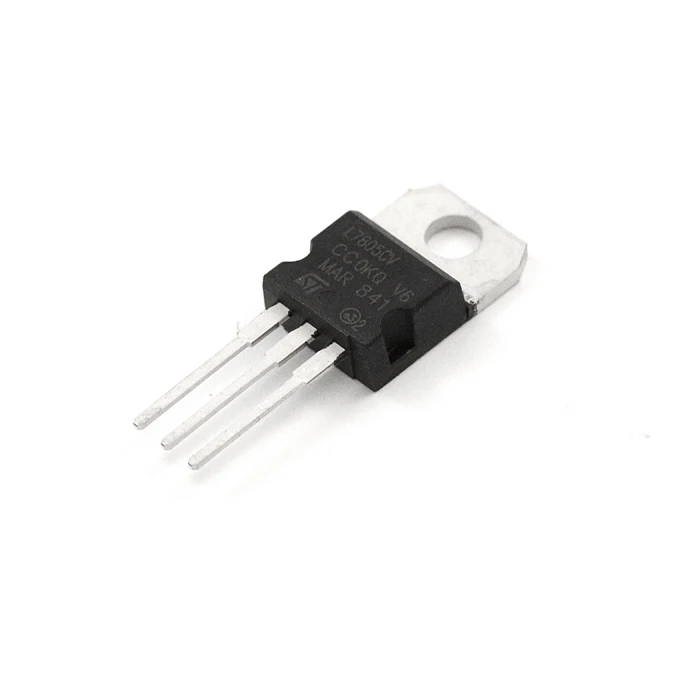

7805 (5V) → Converte tensões maiores em 5V.
