LCD
O LCD que iremos usar nas próximas atividades da disciplina é fabricado pela adafruit com o nome de: 2.8" TFT LCD with Touchscreen Breakout Board w/MicroSD Socket - ILI9341 ele possui um LCD de 240x320 pixels operando em RGB e com uma sensor touch resistivo. O LCD é controlado por um controlador chamado de ILI9341 ele é responsável por atualizar e exibir as informações na tela.
ILI9341
O LCD utiliza o circuito integrado ILI9341 como controlador do display, este CI é responsável por toda parte de baixo nível de acesso ao LCD, este chip possui duas formas de interface com o uC: Paralelo e SPI. Iremos utilizar ele operando via SPI como ilustrado a seguir:
x---------x x---------x
| | | |
| uc | | LCD |
| ------| spi |------- |
| | spi | <---/---> | ili | |
x---------x x---------x"ILI9341"
a-Si TFT LCD Single Chip Driver 240RGBx320 Resolution and 262K color
LI9341 is a 262,144-color single-chip SOC driver for a-TFT liquid crystal display with resolution of 240RGBx320 dots, comprising a 720-channel source driver, a 320-channel gate driver, 172,800 bytes GRAM for graphic display data of 240RGBx320 dots, and power supply circuit.
ILI9341 supports parallel 8-/9-/16-/18-bit data bus MCU interface, 6-/16-/18-bit data bus RGB interface and 3-/4-line serial peripheral interface (SPI). The moving picture area can be specified in internal GRAM by window address function. The specified window area can be updated selectively, so that moving picture can be displayed simultaneously independent of still picture area.
ILI9341 can operate with 1.65V ~ 3.3V I/O interface voltage and an incorporated voltage follower circuit to generate voltage levels for driving an LCD. ILI9341 supports full color, 8-color display mode and sleep mode for precise power control by software and these features make the ILI9341 an ideal LCD driver for medium or small size portable products such as digital cellular phones, smart phone, MP3 and PMP where long battery life is a major concern.
Extraído do manual.
Touch

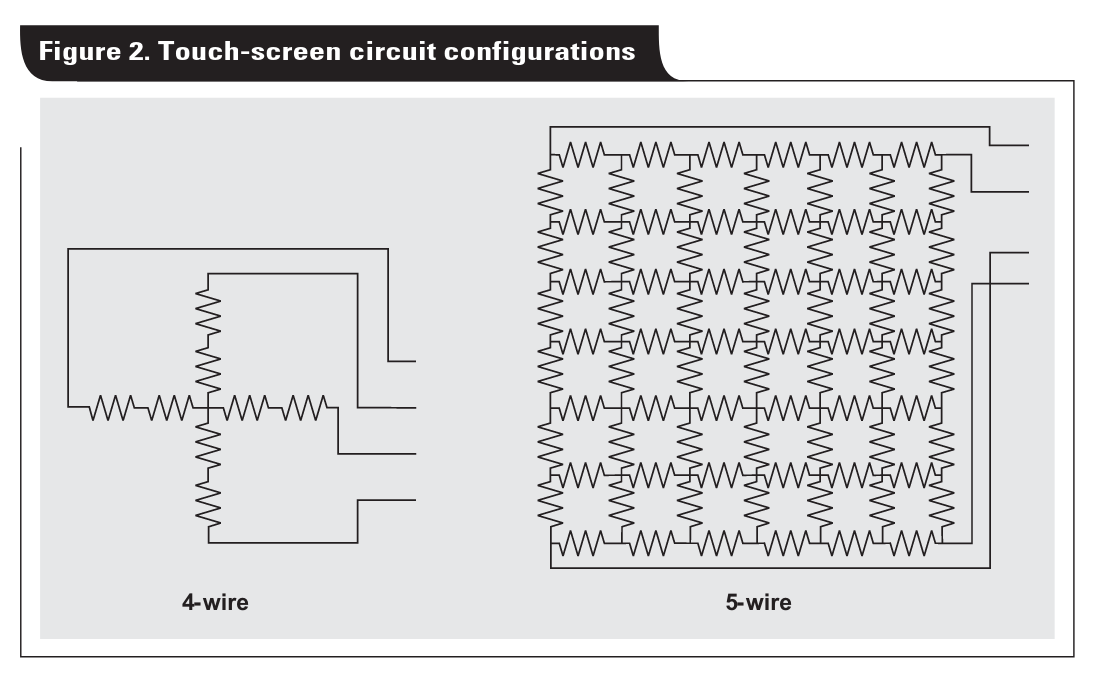

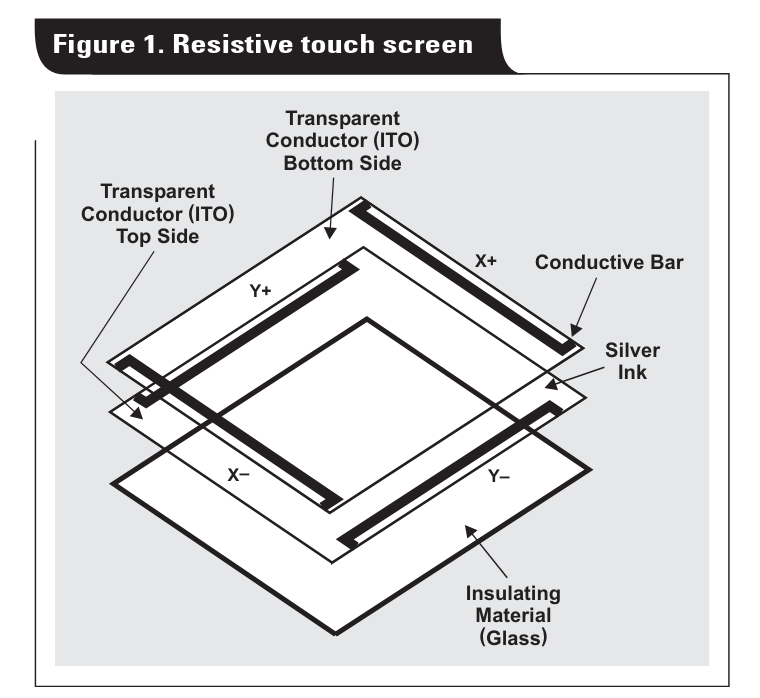

O LCD possui um "película" de touchscreen resistivo que possibilita detectarmos toques na tela, conforme ilustrado a seguir:
Fonte das figuras: https://www.ti.com/lit/an/slyt209a/slyt209a.pdf
A película fornece dois valores de resistência: X e Y e via duas leituras analógicas conseguimos estimar onde aconteceu o toque na tela, e inclusive a pressão do toque. O módulo de touch resistivo funciona de forma independente do display, sendo responsável por detectar a posição do toque na superfície da tela.
A Conexão do touch resistivo com o uC acontece via duas leituras analógicas conforme diagrama a seguir:
x---------x x----------- x
| dx | -------> | t | LCD |
| uc dy | -------> | o | |
| AFEC | <------- | u | |
| AFEC | <------- | c | |
x---------x x-----------xComo o touch não acompanha automaticamente a rotação aplicada ao display, é necessário realizar uma transformação das coordenadas para que o ponto detectado corresponda corretamente à interface gráfica exibida.
Bibliotecas gráficas
Também conhecido por: GFX "Graphics" or "Graphic Effects"
O LCD é apenas responsável por exibir um px no display, normalmente ele é utilizado em conjunto com uma bibliotecas gráfica que estará sendo executada no microcontrolador e será responsavel por desenhar a tela e então se comunicar com o LCD para que os pixels sejam atualizados.
framebufer
A maioria das bibliotecas gráficas trabalham com o conceito de framebuffer que é uma região contínua de memória usada para armazenar a imagem que será exibida na tela, essa tecnologia é usado em vários lugares, inclusive no linux. Em alguns casos é necessário dois framebuffers operando no modo ping pong buffer
Existem diversas bibliotecas gráficas que podem ser utilziadas para desenvolvimento de aplicacões embarcadas, caso queiram utilizar uma diferente da que será utilziada no curso, indicamos darem uma olhada no lvgl [^1].
[^1]: Essa lib foi utilizada em versões anteriores do curso, caso precise de ajuda a equipe possui domínio sobre ela.
gfx
Nos exemplos do curso vocês irão trabalhar com uma gfx criada pelo Marco. Ela é uma lib bem simples, porém permitirá que vocês criem bastante coisas. A lib possui atualmente as seguintes funcoes, e funciona apenas com o controlador de display ILI9341.
gfx_init()para inicializar o display e o subsistema gráficogfx_clear()para limpar completamente a telagfx_fillRect()para desenhar retângulos preenchidosgfx_drawRect()para desenhar retângulos apenas com contornogfx_drawCircle()para desenhar círculos com espessura configurávelgfx_drawBitmap()para desenhar bitmaps monocromáticos- Definir a posição do texto com
gfx_setCursor() - Ajustar tamanho do texto com
gfx_setTextSize() - Ajustar cor do texto com
gfx_setTextColor() - Imprimir texto a partir do cursor com
gfx_print() - Desenhar texto em posição específica com
gfx_drawText() - Obter a largura em pixels de um texto com
gfx_getTextWidth() - Converter coordenadas brutas do touch com
gfx_touchTransform() - Desenhar botão retangular com
gfx_But_drawRect() - Verificar se botão retangular foi pressionado com
gfx_But_isPressed() - Desenhar botão com imagem usando
gfx_But_drawBitmap() - Verificar se botão com imagem foi pressionado com
gfx_But_isPressedBitmap()
Snippets
Códigos de exemplo para o uso do LCD.
Demo
https://github.com/insper-embarcados/pico-lcd-ili9341/tree/main/DEMO
c
#include <stdio.h>
#include "pico/stdlib.h"
#include "tft_lcd_ili9341/ili9341/ili9341.h"
#include "tft_lcd_ili9341/gfx/gfx_ili9341.h"
#include "tft_lcd_ili9341/touch_resistive/touch_resistive.h"
#include "image_bitmap.h"
#define SCREEN_ROTATION 1 // 0 = RETRATO, 1 = PAISAGEM
int main(void)
{
stdio_init_all();
LCD_initDisplay();
LCD_setRotation(SCREEN_ROTATION);
gfx_init();
gfx_clear();
extern uint16_t _width;
extern uint16_t _height;
/* ============================
TÍTULO CENTRALIZADO
============================ */
const char *msg1 = "Computacao";
const char *msg2 = "Embarcada";
const char *msg3 = "5s";
gfx_setTextSize(1); // Tamanho 1 (6x8 pixels por caractere)
gfx_setTextColor(0xF800); // Vermelho
gfx_drawText(130, 10, msg1); // Escreve a msg1 na posição (130, 10)
gfx_setTextSize(2); // Tamanho 2 (12x16 pixels por caractere)
gfx_setTextColor(0x07E0); // Verde
gfx_drawText(106, 25, msg2); // Escreve a msg2 na posição (106, 25)
gfx_setTextSize(4); // Tamanho 4 (24x32 pixels por caractere)
gfx_setTextColor(0x001F); // Azul
gfx_drawText(136, 50, msg3); // Escreve a msg3 na posição (136, 50)
/* ============================
FORMAS GEOMÉTRICAS
============================ */
// Círculo à esquerda
gfx_drawCircle(
(_width / 6), // X centralizado na primeira sexta parte da tela
(_height / 2), // Y centralizado verticalmente
30, // Raio de 30 pixels
0xF81F, // Cor magenta
10); // Espessura de 10 pixels
// Quadrado à direita
gfx_drawRect(
(_width / 4) * 3, // X centralizado na terceira sexta parte da tela
(_height / 2) - 30, // Y centralizado verticalmente, ajustado para o tamanho do quadrado
60, // Largura de 60 pixels
60, // Altura de 60 pixels
0x07FF, // Cor ciano
3); // Espessura de 3 pixels
/* ============================
IMAGEM BITMAP
============================ */
gfx_drawBitmap(
117, // Posição em X
140, // Posição em Y
image_Layer_1_bits, // Vetor de bytes do bitmap
92, // Largura do bitmap
92, // Altura do bitmap
0xFFFF // Cor branca para os pixels "ligados" do bitmap
);
/* ============================
TOUCH
============================ */
configure_touch();
int px, py;
while (true)
{
if (readPoint(&px, &py))
{
int drawX, drawY;
gfx_touchTransform(SCREEN_ROTATION,
px, py,
&drawX, &drawY);
// Limpa faixa inferior
gfx_fillRect(
4, // X inicial
_height - 40, // Y inicial
78, // Largura da faixa (toda a largura da tela)
30, // Altura da faixa
0xF800 // Cor vermelho para limpar a área
);
gfx_setTextSize(1); // Seta para Tamanho 1 (6x8 pixels por caractere)
gfx_setTextColor(0xFFFF); // Cor branca para o texto
// Linha 1
gfx_setCursor(6, _height - 35); // Posição para a primeira linha de texto
gfx_print("ULTIMO TOQUE:"); // Escreve o título "ULTIMO TOQUE:"
// Linha 2
char buffer[40]; // Buffer para armazenar as coordenadas formatadas
sprintf(buffer, "X:%d Y:%d", drawX, drawY); // Formata as coordenadas em uma string
gfx_setCursor(12, _height - 20); // Posição para a segunda linha de texto, um pouco abaixo da primeira
gfx_print(buffer); // Escreve as coordenadas do toque formatadas
sleep_ms(10);
}
}
}
