Expert - DSP - Inteligência Artificial
Neste laboratório você utilizará a Raspberry Pi Pico 2 junto com o sensor MPU6050 IMU para classificar movimentos de um acelerômetro no espaço utilizando a plataforma Edge Impulse utilizando como referência o demo oficial. O que importa neste laboratório é a expertise em utilizar a plataforma do Edge Impulse para treinar movimento, e para isso iremos treinar um modelo capaz de identificar os seguintes padrões de movimento:
- idle (parado)
- updown (cima-baixo)
- wave (acenando)
Ao final, seu dispositivo embarcado será capaz de fazer inferência local desses movimentos, sem necessidade de conexão com a internet e o modelo rodando na própria Pico 2.
Esse laboratório trabalha com o paradigma de Edge computing onde os dados são processados o mais próximo possível da sua origem ("na borda"). Isso resulta em:
- Latência reduzida
- Menor tráfego de dados para a nuvem
- Maior confiabilidade e velocidade em aplicações críticas
"Uma fábrica moderna com 2.000 equipamentos pode gerar 2.200 terabytes de dados por mês. Processar esses dados localmente é mais rápido e econômico."
Fonte: RedHat - O que é Edge Computing?
Existem diversas plataformas que podemos utilizar para treinar e gerar os códigos necessários para executarmos nossa rede. Nesse laboratório iremos trabalhar com o Edge impulse.
Visão geral
Neste laboratório, você conectará o sensor MPU6050 (IMU) à Raspberry Pi Pico 2 utilizando a interface I2C para capturar dados de movimento (aceleração e giroscópio). Esses dados serão enviados em tempo real ao Edge Impulse utilizando a ferramenta edge-impulse-data-forwarder. Com isso, será possível criar um conjunto de dados rotulado para treinar um modelo de classificação de movimentos diretamente na nuvem.
O modelo resultante será exportado como biblioteca C++ e incluído no firmware que será executado localmente no microcontrolador, permitindo inferência offline dos movimentos: idle, updown e wave com indicação visual através de um LED RGB.
Vocês devem consultar a documentação oficial para entenderem como utilizar o edge impulse:
O laboratório deverá ser realizado em duas etapas:
- Parte 1: Coleta de dados e treinamento da rede neual
- Parte 2: Deploy e execução da rede neural
Parte 1
Repositório exemplo
Nessa etapa você deve utilizar o código do repo exemplo:
Esse código não faz parte da entrega final, apenas serve para coletar dados.

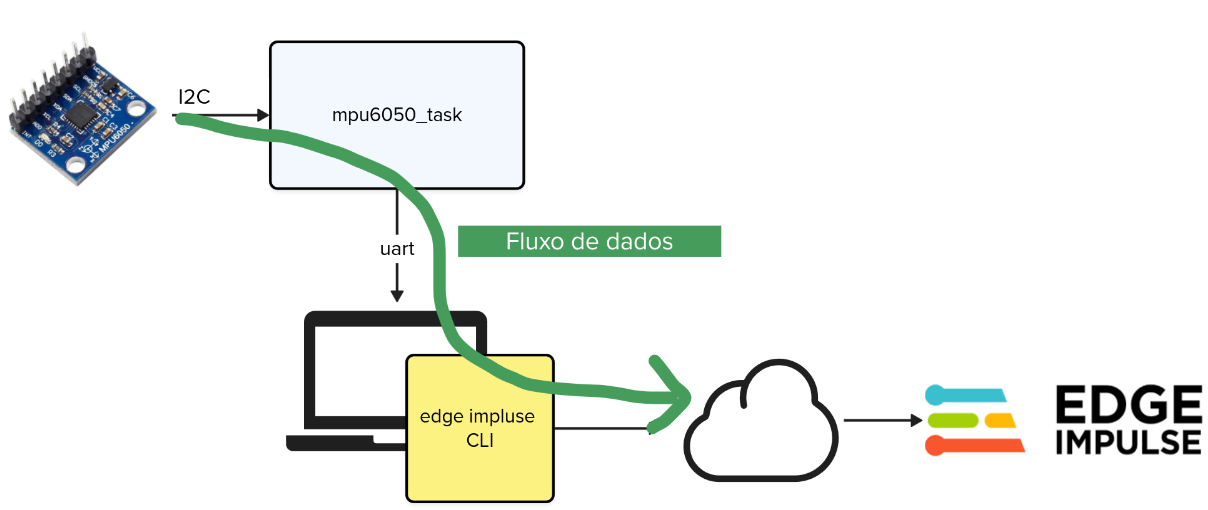

Aqui iremos coletar dados de aceleração, fazer o envio para o edge-impluse e treinar uma rede neural capaz de detectar os movimentos. Isso será feito utilizando um firmware que envia pela serial dados padronizados, um software fornecido pelo edge-impulse chamado de data-forwarding será executado a fim de transmitir os dados do PC para a plataforma online que serão classificados, com os dados classificados uma rede neural será treinada.
- Primeiro comece instalando o Edge impluse CLI seguindo o tutorial oficial
- Agora monte a IMU na pico e execute o firmware que irá coletar dados de aceleracao e envia para o
edge impulse cli. - Execute o
edge impluse clino seu computador executando:
edge-impulse-data-forwarder- Acesse o edge impluse (você terá que logar) e siga o tutorial oficial até a etapa 6: Deploying back to device.

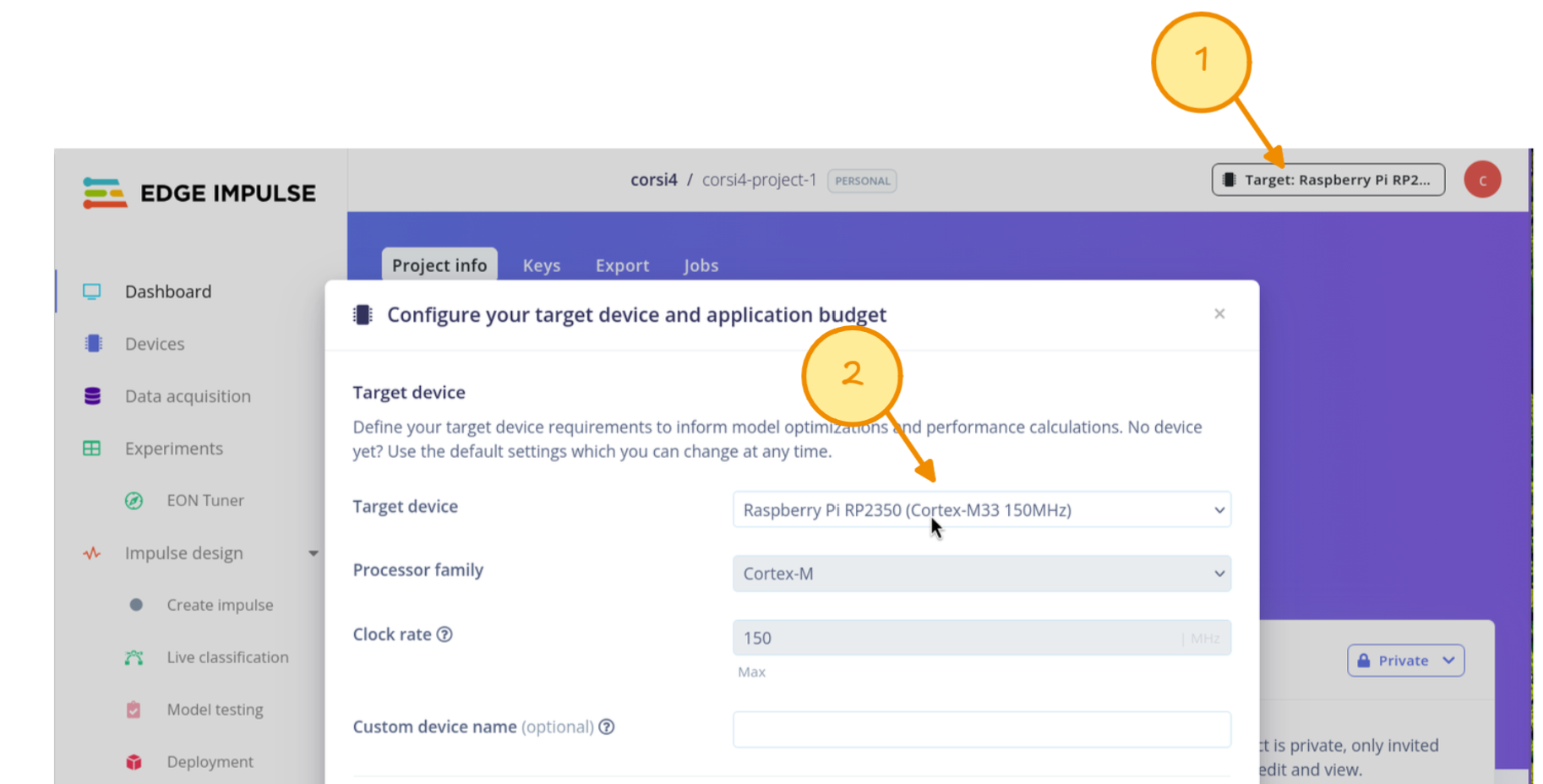

Note que você deve escolher que estamos trabalhando com a RP 2350 (pico 2):
Parte 2
Repositório exemplo
Agora iremos utilizar um outro código exemplo:
Esse código deve ser copiado para a entrega final e modificado.
Agora iremos exportar uma rede neural que poderá ser executada no microcontrolador, para isso o edge impulse fornece toda uma estrutura de código em C++ que permite executarmos a rede embarcada, eles fornecem porjetos exemplos para diferentes tipos de processadores e kits de desenvolvimento. Devemos então usar o código exemplo, atualizar o peso da nossa rede e fazer o processamento que acharmos relevante.
Para facilitar a vida de vocês criamos um projeto exemplo para a pico2, baseado no que eles já fornecem (a única diferenća aqui é que o nosso
mainestá em C e não em C++). Utilize esse repositório!
- Clone o repositório exemplo que executa a rede neural

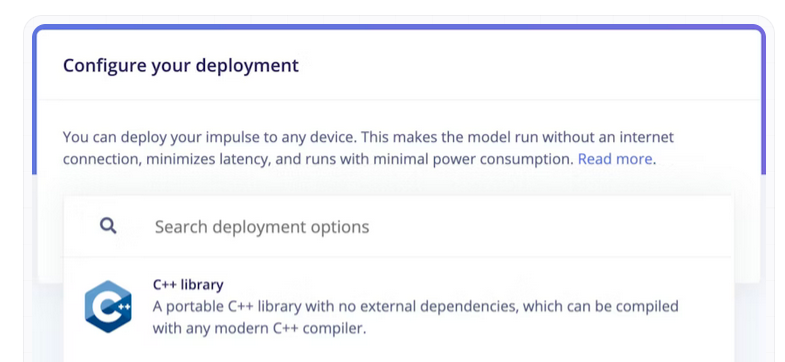

2. Na plataforma do edge impluse exporte a rede no formato C++ Library

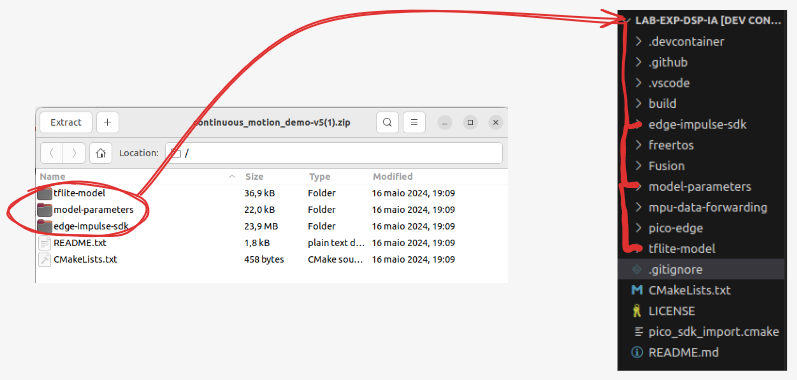

- Agora atualize os arquivos do repositório exemplo com o que foi gerado pelo edge impluse:
Substitua apenas: tflite-model, model-parameters, edge-impulse-sdk
É necessário substituir esses arquivos do teu projeto que vieram por padrão pelo gerado na etapa de Deploy no site do Edge Impulse, esses arquivos juntos compõem o Output do seu modelo treinado, sendo eles essenciais para que sua aplicação funcione.
- Execute o firmware, analise a saída da UART. Movimente a placa para classificarmos os movimentos.
Entrega final

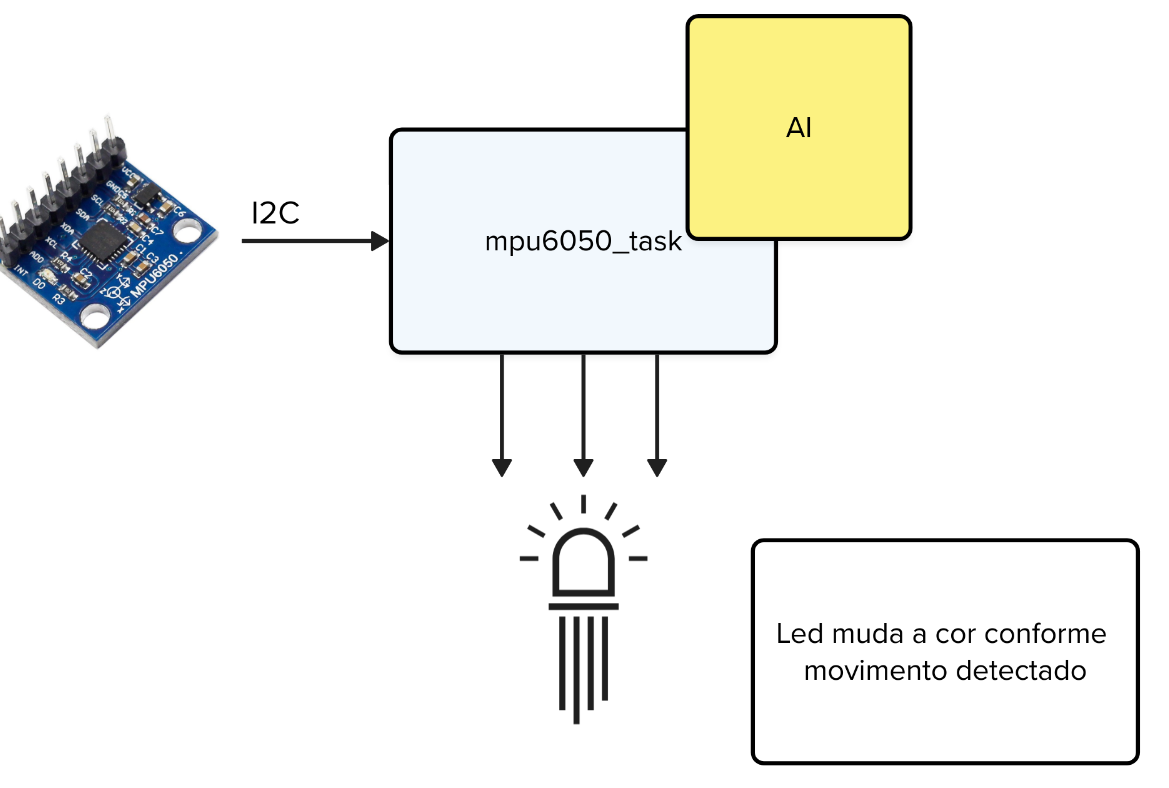

A entrega final você deve acender um LED para cada um dos movimentos detectados, indicamos fazer isso com um LED RGB.
- Modelo treinado com 3 classes: idle, wave, updown
- Projeto embarcado funcional com classificação local
- LED RGB indicando o estado classificado
Referências:
https://www.redhat.com/pt-br/topics/edge-computing/what-is-edge-computing
